金属化薄膜直流滤波电容器采用金属化电容器元件组装,内配冷却水管,采用常温下为液态的电容器专用植物油填充,根据用户要求可配专用过压力保护装置。
金属化薄膜直流滤波电容器主要用于整流电源源系统的直流滤波。其产品结构如下:

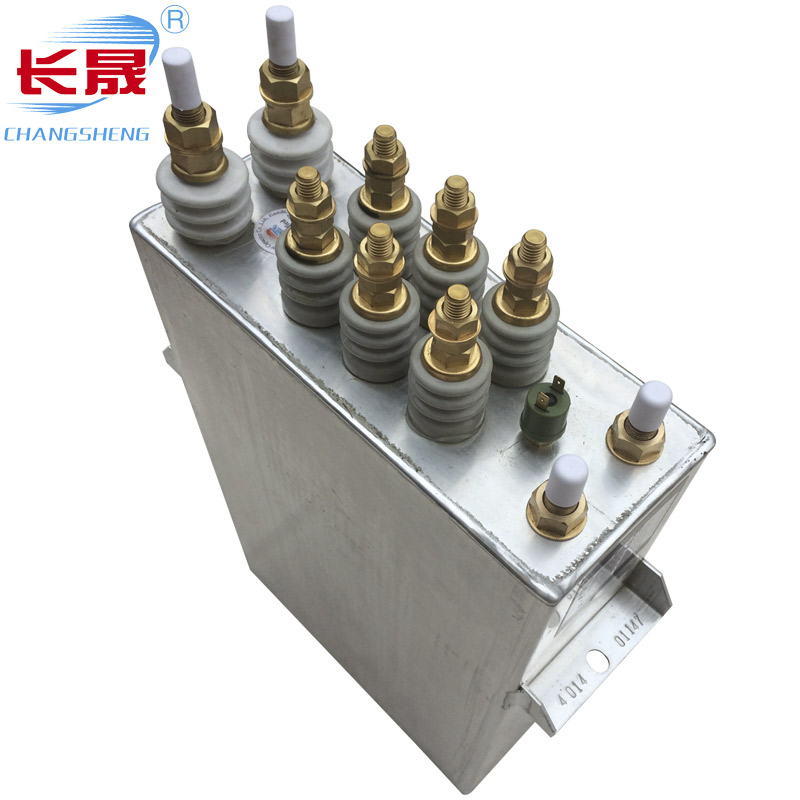

金属化薄膜直流滤波电容器主要由金属化元件及内置冷却管构成。外壳是由铝合金板弯焊制成,其两侧壁焊有供吊运、安装的支架,箱盖上装有进出水管和瓷套管铜接线端子,箱内填满了用于改善电容器局部放电性能及避免其元件氧气化的特种电容器专用的植物油。部分电容器配有过压力保护装置。
金属化薄膜直流滤波电容器的使用条件:
1.海拔不超过2000m,环境空气温度—25℃~50℃,户内使用。
2.安装场所无剧烈机械振动,无有害气体及蒸汽,无导电性尘埃。
3.连续运行电压1.0un,所允许的电压不超过1.1un。
4.稳态过电流(包括谐波电流)不超过1.3in。
5.通电时的剩余电压不超过额定电压的10%。
6.冷却水进水温不超过30℃,电容器冷却水管中的水流量不低于6l/min。
对于金属化薄膜直流滤波电容器介绍到这里,希望对大家有帮助。
